Belden 1695A Technical Specs and Data

Note: The following specs and data are copied from Belden's website, www.belden.com, where further information about this and many other products can be found.

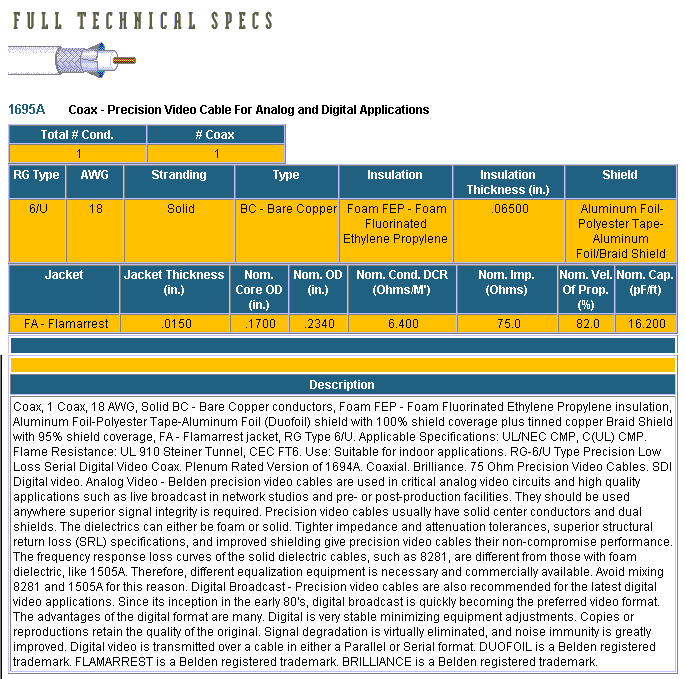

1695A spec sheet


1695A tech data

10-29-02 REV. 18            1695A



.



I.   DESCRIPTION:



     ------------



     RG-6/U TYPE PRECISION LOW LOSS SERIAL DIGITAL



     VIDEO COAX, PLENUM RATED VERSION OF 1694A.



.



II.  ELECTRICAL CHARACTERISTICS:



     --------------------------



     IMPEDANCE(*):                    75 +/- 3 OHMS



     NOM. INDUCTANCE:                 .103 MICRO-H/FT



     NOM. CAPACITANCE CONDUCTOR



     TO SHIELD:                       16.1 PF/FT



     NOM. VELOCITY OF PROPAGATION:    82 %



     NOM. DELAY:                      1.24 NS/FT



     NOM. CONDUCTOR DC RESISTANCE



     @ 20 DEG. C:                     6.4 OHMS/1000 FT.



     NOM. SHIELD DC RESISTANCE



     @ 20 DEG. C:                     2.8  OHMS/1000 FT.



     RETURN LOSS(**):                23 DB MIN. 5-850 MHZ



                                     21 DB MIN. 851-3000 MHZ



     MAX. OPERATING VOLTAGE:          300 VRMS (UL)



     NOM. ATTENUATION:



         MHZ     DB/100 FT.     MHZ     DB/100 FT.



        -----    ----------    -----    ----------



           1         .24        270        3.40



        3.58         .45        360        4.00



           5         .55        540        5.20



           7         .65        720        6.1



          10         .75       1000        7.3



        67.5        1.74       1500        9.2



        71.5        1.78       1800       10.2



         100        2.1        2000       10.9



*        135        2.4        2250       11.6



         143        2.5        3000       13.7



         180        2.8



.



III. PHYSICAL CHARACTERISTICS:



     ------------------------



     TEMPERATURE RATING:              0 TO  + 75 DEG. C



     MIN. BEND RADIUS:                2.50 "



     MAX. PULLING TENSION:            92 LBS.



     NOM. WEIGHT/1000 FT:             33 LBS.



     CONDUCTOR MATERIAL & DIA:        18 AWG SOLID BC, .040"



     INSULATION MATERIAL & DIA:       FOAM FEP, .170"



     SHIELD TYPE & % COVERAGE:



     1ST LAYER:                       DUOFOIL*, 100%



     2ND LAYER:                       TC BRAID, 95%



     JACKET MATERIAL & DIA:           FLAMARREST*



                                      .234"



     JACKET COLORS:                   NATURAL,GREEN,BROWN,



                                      RED,ORANGE,YELLOW,



                                      BLUE,VIOLET,GRAY,



                                      BLACK



     APPLICABLE SPECIFICATIONS:       UL/NEC: CMP



                                      C(UL):  CMP



     FLAME RESISTANCE:                UL: 910 STEINER TUNNEL



                                      CEC: FT6



     USE:  SUITABLE FOR INDOOR APPLICATIONS



      SUGGESTED 75 OHM BNC CONNECTORS:  AMPHENOL 31-70000



                                        KINGS 2065-9-9



                                        ADC BNC-1695D



                                        AMP 1-221185-6



                                                           .



 *   TESTED IN ACCORDANCE WITH ASTM D-4566 PARAGRAPH 43.2,



     OPTION 2 USING A 75 OHM FIXED BRIDGE AND TERMINATION.



 .



 **  TESTED IN ACCORDANCE WITH ASTM D-4566 PARAGRAPH 45.3,



     USING A 75 OHM FIXED BRIDGE AND TERMINATION.



 *   TESTED IN ACCORDANCE WITH ASTM D-4566 PARAGRAPH 43.2,



     OPTION 2 USING A 75 OHM FIXED BRIDGE AND TERMINATION.



 .



 **  TESTED IN ACCORDANCE WITH ASTM D-4566 PARAGRAPH 45.3,



     USING A 75 OHM FIXED BRIDGE AND TERMINATION.



.



USE:  BLACK SUITABLE FOR INDOOR AND OUTDOOR AERIAL



      APPLICATIONS.  OTHER COLORS SUITABLE FOR



      INDOOR USE ONLY.
