Note: The following specs and data are copied from Belden's website, www.belden.com, where further information about this and many other products can be found.

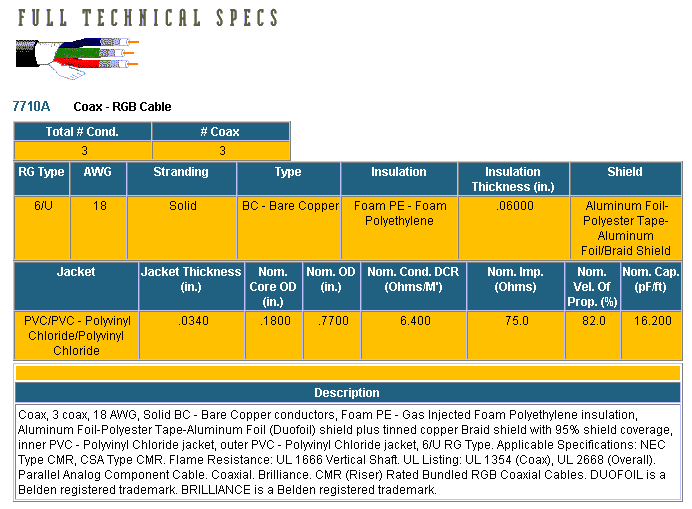

10-03-02 REV. 7                  7710A



.



I.  DESCRIPTION:



    ------------



    3 X 1694A PREC. ANALOG OR DIGITAL VIDEO COAX, PVC JACKET



.



II. ELECTRICAL CHARACTERISTICS:



    ---------------------------



    NOM. IMPEDANCE:               75 OHMS



    NOM. CAPACITANCE:             16.2 PF/FT



    NOM. VELOCITY OF PROPAGATION: 82%



    NOM. DELAY                    1.24 NS/FT



+    NOM. ATTENUATION:



     MHZ     DB/100 FT.           MHZ     DB/100 FT.



    -----    ----------          -----    ----------



       1         .24              180        2.42



       3.58      .45              270        2.97



       5         .54              360        3.43



       7         .63              540        4.25



      10         .72              720        4.95



    67.5        1.57              750        5.00



    71.5        1.60             1000        5.89



    88.5        1.75             1500        7.33



     100        1.84



     135        2.10



     143        2.16



    NOM. SHIELD DC RESISTANCE:    3.0 OHMS/M FT.



    NOM. CONDUCTOR DC RESISTANCE: 6.4 OHMS/M FT.



    RETURN LOSS(**):              23DB MIN., 5-850 MHZ



.                                 15DB MIN., 850-1500 MHZ



III.PHYSICAL CHARACTERISTICS:



    -------------------------



    NOM. WEIGHT/1000 FT.:         234 LBS.



    MIN. BENDING RADIUS:          8.0"



    TEMPERATURE RATING:           -40 TO +60 DEG. C



    MAXIMUM PULLING TENSION:      207 LBS



    CONDUCTOR MATERIAL:           18 SOLID BARE COPPER



                                  .040" NOM. DIA.



    INSULATION MATERIAL (COAX):   GAS INJECTED FOAMED



                                  HIGH DENSITY POLYETHYLENE



                                  .180" DIA.



    SHIELD TYPE:                  DUOFOIL TAPE + 95%



                                  TINNED COPPER BRAID



    COLOR CODE OF JACKETED COAX:  RED,GREEN,BLUE



    INDIVIDUAL COAX DIAMETER:     .275"



    OVERALL JACKET MATERIAL:      MATTE BLACK PVC



    OVERALL JACKET DIAMETER:      .770"



    UL LISTING-COAX:              UL-1354



              -OVERALL:           UL-2668



    APPLICABLE SPECIFICATION:     NEC TYPE CMR CSA TYPE CMR



    FLAME RESISTANCE              UL 1666 VERTICAL SHAFT



*    SUGGESTED CONNECTOR: KINGS 2065-10-9    75 OHM BNC



.



**  TESTED IN ACCORDANCE WITH ASTM D-4566 PARAGRAPH 45.3,



    USING A 75 OHM FIXED BRIDGE AND TERMINATION.
